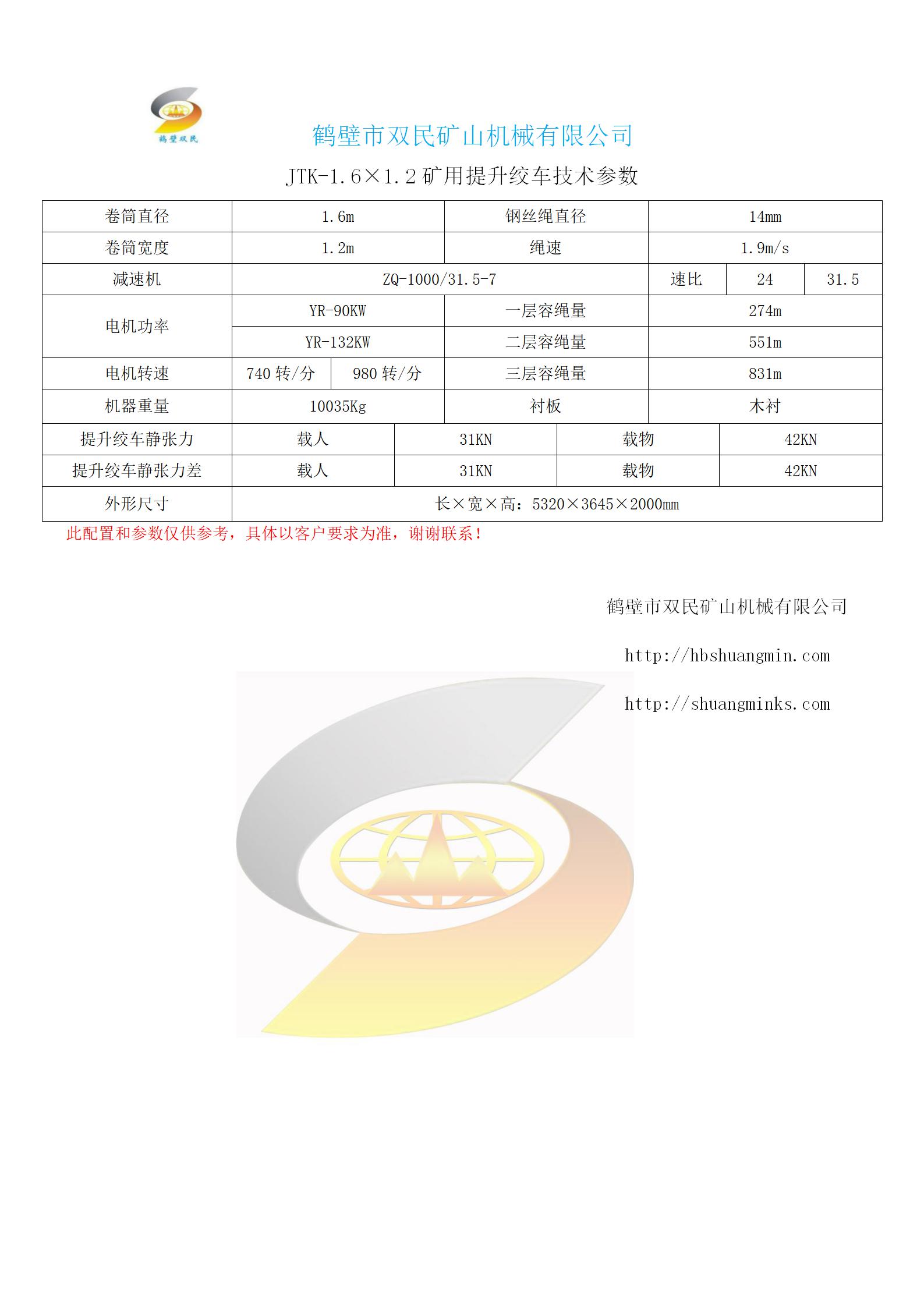

技术参数
发货现场
产品配置
产品主要由主轴装置、制动器、深度指示器、减速器、工作制动系统、弹性联轴器、弹性齿式柱销联轴器、电动机、电气控制系统等部件组成。
当启动主电机时，由电动机转子通过弹性联轴器将动力传递到减速器的高速轴上，经过减速器两级齿轮传动减速后，再由减速器的被动轴通过弹性齿式柱销联轴器传递给主轴装置。若不断改变电动机的转向，可使卷筒进行缠绕或放松钢丝绳。同时，提升容器在井筒作上下往返周期性运动。
该提升绞车的主轴装置有固定卷筒、活动卷筒（仅双筒用）主轴、两个轴承座、调绳机构（仅双筒用）等部分组成，用来缠绕或释放钢丝绳。单筒提升绞车钢丝绳为上出绳，双筒提升绞车活动卷筒为下出绳，固定卷筒为上出绳，卷筒上装有衬木。
提升绞车的卷筒根据新弹性理论设计的，选用高强度低合金钢Q345 A为筒壳材料。有整体焊接和部分式螺栓连接两种型式：为便于运行中的维修或更换，亦可做成剖分式。
主轴两端采用可调心双列滚子轴承，效率高、拆卸维修方便。此本型系列矿用提升绞车实现了所有旋转部分为全滚动传动，故整机效率在百分之九十以上，属节能型矿用提升绞车。
